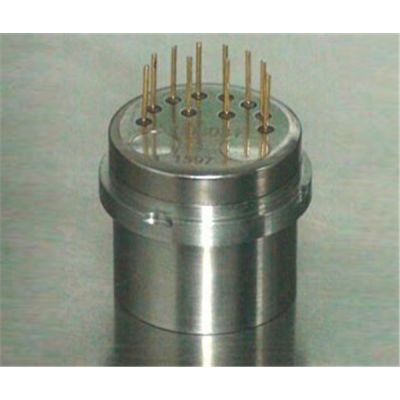

石英挠性加速度计的结构

石英挠性加速度计的结构

石英挠性加速度计由表头组件和伺服电路组件构成。表头部分包括检测质量组件、上力矩器组件和下力矩组件。检测质量组件的核心是石英摆片，形成电容传感器的电容极板和传感器、力矩器的引线。力矩器线圈和石英摆片的中间叶片部分构成摆质量。伺服电路组件包含电容检测器、积分器、补偿放大器等。三角波发生器作为差动电容检测器的载波电源，石英挠性加速度计批发，对信号进行调制。差动电容检测器输出与电容传感器的差动输出成正比的电信号。积分器和补偿放大器对信号进行补偿与矫正，改善系统的静动态品质。

石英挠性加速度计构造原理

石英挠性加速度计具有***水平的新型惯性敏感元件、它设计合理、技术***、性能优越、造价相对便宜。石英加速度计是由表头组件和伺服电路俩部分组成。表头组件包括检测质量的部件、上力矩组件和下力矩组件三个部分组成。检测质量组件石油镀膜石英摆片和粘接在上面的俩个力矩器线圈组成。当有加速度或倾斜作用于检测质量时，石英挠性加速度计价格，质量应惯性而偏离平衡位置，电容检测器差动的检测摆质量的位移量。并输出与位移量成正比的电信号，石英挠性加速度计介绍，静伺服电路放大处理向力矩器线圈提供电流，电流与磁铁作用的结果产生一个平衡的力以平衡作用于摆质量的惯性力，周口石英挠性加速度计，使摆质量处于新的平衡位置。力矩线圈所施加的电流大小代表了输入加速度（或倾斜）大小，而电流方向反映了输入加速度的方向。

石英挠性加速计都有哪些特点呢?

　　1、采用整体石英材料制成挠性支柱，无迟滞、摩擦、弹性后效、老化变质不受温度影响

　　2、因为用低膨涨合金与石英材料匹配产品性能好不需要温控

　　3、采用气体压膜阻尼所以不受温度变化影响

　　4、信号地与壳体绝缘所以工作不会造成影响和干扰

　　5、力矩器推挽工作用铝镍钴作为磁钢所以磁性稳定加矩速率大、时间常数小、热稳定性好

　　6、采用差动电容式传感器因有着体积小、灵敏度高所以有着很好的屏蔽方法

　　7、伺服电路设计***、集成度高、系统稳定工作可靠

　　8、功率级恒流输出，可在较大范围内改变采样电阻已调整标度因数

　　9、大量采用胶黏工艺可靠性好、耐环境能力强所以对胶接材料及胶接工艺要求较高
